Le contrôle de stations de relevage des eaux usées est l’un des maillons les plus critiques de l’infrastructure sanitaire moderne. Sans lui, pas de réseau d’assainissement fonctionnel. Les stations de relevage (ou lift stations) sont les équipements qui pompent les eaux usées vers le haut, permettant ensuite par gravité de les acheminer vers la station de traitement suivante. Quand une station tombe en panne sans que personne ne le sache, les conséquences sont immédiates et sérieuses : déversement non contrôlé d’eaux usées dans l’environnement, interventions d’urgence coûteuses, amendes réglementaires, et risques sanitaires pour les riverains. La fiabilité du système de contrôle n’est donc pas une option — c’est une nécessité absolue.
Comment fonctionne une station de relevage ?
Une station de relevage repose sur trois composants essentiels : un puits de collecte où les eaux usées s’accumulent, des pompes qui entrent en action dès que le niveau atteint un seuil défini, et un contrôleur qui supervise l’ensemble, envoie les signaux aux pompes et alerte les opérateurs en cas d’anomalie.
La configuration la plus répandue est la station duplex avec deux pompes en configuration lead-lag : l’une principale, l’autre en secours. Quand le niveau monte, la pompe principale s’active. Si elle ne suffit pas, la seconde prend le relais. Et pour équilibrer l’usure dans le temps, la logique d’alternance inverse régulièrement les rôles entre les deux pompes. Les installations plus complexes (triplex, quadruplex) suivent le même principe avec davantage de pompes.
Ce qui fait la différence entre une station bien gérée et une source de problèmes chroniques, c’est la capacité à surveiller en temps réel le niveau du puits, l’état de fonctionnement de chaque pompe, les conditions de défaut, et à recevoir des alertes immédiates en cas d’anomalie, sans avoir à envoyer quelqu’un sur place pour le constater.
Le défi des intégrateurs de systèmes de contrôle
Scott McComas, dirigeant d’Ohio Valley Control Systems, conçoit des systèmes de contrôle pour des projets d’eau et d’eaux usées dans toute la vallée de l’Ohio. Avant de trouver ControlByWeb, il envisageait de concevoir ses propres cartes de contrôle, signe que les solutions disponibles sur le marché ne répondaient pas à ses besoins.
Ce qu’il recherchait était précis : un accès distant fiable aux données de process, avec une logique embarquée capable de fonctionner de manière autonome même en cas de perte de connectivité réseau. Il avait aussi besoin d’une solution modulaire, capable de s’adapter aussi bien à une petite station rurale à budget serré qu’à une installation industrielle plus complexe avec variateurs de fréquence et multiples pompes. En découvrant la gamme ControlByWeb, il a trouvé exactement ce dont il avait besoin et n’a plus eu besoin de développer quoi que ce soit lui-même.
L'architecture pour une station duplex standard

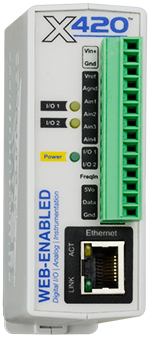

Pour la configuration la plus courante, Scott s’appuie sur le module X-420. Ce contrôleur d’acquisition de données de précision est particulièrement bien adapté à cet usage : il dispose de 2 entrées/sorties digitales configurables en sorties de commande pour les pompes, et de 4 entrées analogiques également programmables en mode entrées digitales, ce qui permet de surveiller simultanément l’état de fonctionnement et les conditions de défaut de chaque pompe.
En pratique, sur un seul X-420, Scott peut gérer : le niveau du puits via un capteur de niveau analogique, les signaux de démarrage et d’arrêt des deux pompes, la surveillance de l’état marche/arrêt et des défauts de chaque pompe, la logique d’alternance automatique, et les alertes par e-mail ou SMS pour les alarmes basse, haute et de défaut. Tout ça sur un seul module, sans composants supplémentaires.
Pour l’interface locale au tableau de commande, Scott utilise une IHM Ethernet de 3 pouces, qui communique directement avec le X-420 via Modbus TCP/IP. L’opérateur sur place a ainsi accès à la page de contrôle du module directement depuis le panneau. À distance, la même page est accessible depuis n’importe quel navigateur.
Ce point mérite d’être souligné : le X-420 intègre son propre serveur web embarqué. Pas de logiciel à installer, pas de serveur à maintenir. Il suffit d’ouvrir un navigateur et d’entrer l’adresse IP du module pour accéder à l’interface de configuration et de supervision. Et parce que la logique tourne en local dans le contrôleur, une coupure réseau temporaire n’interrompt pas le fonctionnement des pompes.
S'adapter aux installations plus complexes
La flexibilité modulaire de ControlByWeb est l’un des atouts qui a convaincu Scott sur la durée. Quand une installation dépasse les capacités d’un seul X-420, deux options s’offrent à lui.
- La première : associer deux X-420 pour doubler les I/O disponibles. La seconde : passer sur un X-400 avec ses modules d’extension compatibles, qui permettent d’augmenter progressivement les capacités selon les besoins sans changer d’architecture.
- Pour les stations équipées de variateurs de fréquence (VFD), le module X-417 entre en jeu. Il dispose de sorties analogiques qui permettent de transmettre le signal du capteur de niveau directement au variateur, pour moduler la vitesse de la pompe en fonction du niveau réel du puits, une approche bien plus efficace que le simple marche/arrêt, qui réduit les à-coups et prolonge la durée de vie des pompes.
Pourquoi le contrôle préventif des pompes est crucial ?
Une défaillance de pompe non anticipée dans une station de relevage est l’une des situations les plus coûteuses qu’un opérateur puisse rencontrer. Si la panne n’est pas détectée rapidement, le niveau du puits monte jusqu’au débordement, c’est ce qu’on appelle un SSO (Sanitary Sewer Overflow). Les conséquences sont multiples : location d’un camion de pompage pour contourner la station pendant la réparation, amendes EPA potentiellement élevées, impact sur l’environnement naturel et le voisinage.
La surveillance proactive des pompes permet d’anticiper ces situations. Les modules ControlByWeb disposent d’entrées digitales à isolation optique et d’entrées analogiques qui permettent de monitorer la tension d’alimentation, l’état de fonctionnement et les codes de défaut de chaque pompe. Ces données, combinées à l’enregistrement des temps de fonctionnement, constituent une base solide pour la maintenance préventive — intervenir avant la panne plutôt qu’en urgence après.
Une solution sans dépendance cloud
C’est un point important pour beaucoup d’opérateurs : les modules ControlByWeb fonctionnent de manière totalement autonome, sans nécessiter de service cloud pour opérer. La logique embarquée tourne localement, les données sont stockées sur le module, et l’accès distant se fait directement via l’adresse IP du contrôleur sur le réseau IP local ou via Internet avec une redirection de port.
Pour ceux qui souhaitent simplifier encore davantage l’accès à distance et la centralisation des données de plusieurs stations, le cloud ControlByWeb est disponible en option.
Il est également possible d’intégrer les modules dans un système SCADA existant via les protocoles standard qu’ils supportent nativement : Modbus TCP/IP, XML, JSON et SNMP. Cette compatibilité permet de moderniser ou d’enrichir une infrastructure de supervision déjà en place, sans repartir de zéro.
FAQ : contrôle de station de relevage
Les modules acceptent les signaux analogiques 0-5VDC, 0-10VDC et 4-20mA, ainsi que les capteurs Modbus RS-485. ControlByWeb propose également ses propres capteurs : sondes ultrasoniques, radars sans contact, flotteurs et transducteurs de pression submersibles.
Via l’adresse IP du module sur le réseau IP. La connexion peut passer par Internet avec une simple redirection de port. Aucun logiciel spécifique n’est nécessaire — un navigateur web standard suffit.
Oui, sans problème. Il est possible d’ajouter des capacités de supervision à distance à un tableau existant, de remplacer un ancien automate ou contrôleur de pompe, ou d’upgrader des flotteurs simples vers des capteurs analogiques continus. La compatibilité avec les protocoles standard facilite l’intégration dans des environnements hétérogènes.
Non. Les modules fonctionnent de façon entièrement autonome. Le service cloud est une option qui simplifie l’accès et la journalisation des données, mais n’est pas requis pour le fonctionnement du système de contrôle.
