Blacksmith Fork : la surveillance du débit d'un canal d'irrigation accessible à tous
La surveillance de débit d’un canal d’irrigation est un enjeu crucial pour toute organisation chargée de gérer des ressources en eau sur un territoire, qu’il s’agisse d’un canal agricole, d’une rivière ou d’un réseau de distribution mixte. Savoir où va l’eau, à quel moment et en quelle quantité, c’est la condition de base pour équilibrer les besoins des agriculteurs, des résidents et des collectivités, tout en anticipant les situations de crise comme une sécheresse ou une montée des eaux. Sans données fiables en temps réel, la gestion de l’eau reste approximative, et les conséquences peuvent être lourdes.
Comment fonctionne la mesure de débit en canal ouvert
Avant d’entrer dans le vif du sujet, un point technique essentiel : comment mesure-t-on le débit d’eau dans un canal ou une rivière ouverte ?
La méthode la plus répandue repose sur un ouvrage hydraulique appelé déversoir (ou weir en anglais). Il s’agit d’une structure fixe installée en travers du canal, qui force l’eau à s’écouler par une ouverture calibrée. La hauteur de la lame d’eau au-dessus de cette ouverture est directement proportionnelle au débit, plus l’eau monte, plus le débit est important. Il suffit donc de mesurer ce niveau avec un capteur pour calculer en continu le volume d’eau qui passe.
Placé à différents points stratégiques d’un réseau, ce type de mesure permet aux gestionnaires de l’eau de savoir précisément qui prélève quoi, quand et où.
Un réseau rural sous pression budgétaire
La Blacksmith Fork Irrigation Company est une association à but non lucratif située dans le nord de l’Utah. Elle dessert un territoire mixte, à la fois agricole et résidentiel, en gérant les flux d’eau qui transitent par ses canaux et cours d’eau. En 2020, une sécheresse commençait à peser sur la région — précisément au moment où l’organisation cherchait à moderniser son dispositif de surveillance.
Le problème était double : le budget disponible était très limité, et l’équipe sur le terrain n’avait pas les compétences techniques pour déployer et maintenir une solution complexe. Plusieurs systèmes avaient été testés avant que David Olsen, ingénieur bénévole de l’association, ne se tourne vers ControlByWeb. Il cherchait une solution abordable, fiable, et suffisamment simple pour être exploitée par n’importe quel membre de l’équipe sans formation poussée.
La solution déployée : le X-404C cellulaire

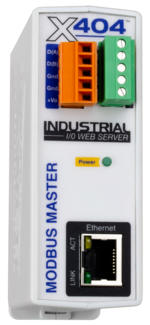

David a opté pour le X-404C, un contrôleur Modbus maître avec connectivité cellulaire intégrée. Ce choix répondait à trois contraintes simultanées.
- La première était le coût. À quelques centaines de dollars par station au lieu de plusieurs milliers pour des solutions industrielles classiques, le X-404C entrait dans le budget de l’association sans compromis sur la qualité. La connectivité cellulaire intégrée éliminait par ailleurs le besoin de déployer une infrastructure réseau sur chaque site distant — une économie supplémentaire considérable dans des zones rurales sans accès câblé.
- La seconde était la facilité d’installation et d’utilisation. La configuration se fait via des menus déroulants intuitifs dans une interface web embarquée, sans écrire une seule ligne de code. David a pu installer et mettre en service chaque station rapidement, et n’importe quel technicien de l’association peut aujourd’hui comprendre, dépanner et opérer le système avec quelques heures de prise en main.
- La troisième était la fiabilité. Depuis l’installation à l’été 2020, les stations de mesure n’ont connu aucune défaillance. Zéro panne signalée sur l’ensemble du réseau déployé — un résultat qui en dit long sur la robustesse industrielle des équipements ControlByWeb dans des environnements extérieurs exposés.
Ce que le système fait concrètement
Chaque station de mesure repose sur le même principe : un capteur de niveau est installé au-dessus ou dans le déversoir pour relever la hauteur de la lame d’eau. Le X-404C lit ces données via Modbus, calcule le débit correspondant grâce à ses scripts embarqués, et publie les résultats sur le cloud ControlByWeb. Le tout fonctionne sur batterie rechargée par panneau solaire — aucun raccordement électrique nécessaire.
Les données sont ainsi accessibles en temps réel par les équipes de l’association et par la communauté locale, directement depuis un navigateur ou une application mobile. Les graphiques de débit sont même rendus publics, ce qui permet aux agriculteurs et aux résidents concernés de suivre les conditions hydrologiques et d’anticiper leurs besoins en eau.
Deux stations sont aujourd’hui opérationnelles et accessibles en ligne : la station du canal Blacksmith Fork et la station de Spring Creek. Elles constituent désormais des outils de référence pour la gestion quotidienne des ressources en eau du territoire.
Ce que cette solution illustre
Le cas de Blacksmith Fork est représentatif d’un défi auquel font face de nombreuses organisations de gestion de l’eau en zone rurale : comment mettre en place un monitoring fiable et continu, avec un budget serré et sans service informatique dédié ?
Les réponses habituelles (soit des systèmes SCADA industriels hors de prix, soit des bricolages maison peu fiables) ne conviennent pas. Ce que cherchent ces organisations, c’est un équipement qui fonctionne dès la mise sous tension, qui reste opérationnel sans maintenance intensive, et qui peut être compris et utilisé par des agents de terrain, pas seulement par des ingénieurs.
C’est exactement ce que les contrôleurs ControlByWeb apportent dans ce type d’environnement : robustesse industrielle, autonomie de fonctionnement, connectivité cellulaire native, accès cloud inclus, et une interface assez claire pour que n’importe quel membre d’une équipe puisse l’exploiter au quotidien.
FAQ : surveillance du débit d'un canal d'irrigation
Tout capteur Modbus RS-485 ou analogique est compatible. Les technologies radar et ultrasoniques sont les plus répandues pour ce type d’application. Les modules de la gamme 400 Series intègrent nativement des scripts permettant de réaliser les calculs de débit directement dans le contrôleur.
Oui. Le cloud ControlByWeb permet de rendre les mesures accessibles via navigateur ou application mobile. Les modules cellulaires incluent un abonnement cloud avec leur forfait données, sans surcoût. Il est également possible d’accéder directement au module via une redirection de port, sans passer par le cloud.
Via l’application CBW Mobile, disponible pour iOS et Android. Elle permet de consulter les pages de contrôle de chaque module à distance, en temps réel, depuis n’importe où.
